Заклёпка вытяжная комбинированная

ЗАКЛЁПКА ВЫТЯЖНАЯ КОМБИНИРОВАННАЯ

Используется для неразъемного соединения тонколистовых металлов и других твердых материалов и конструкций. При установке заклепок доступ необходим только с одной стороны материала. Они бывают открытого или закрытого типа, с выпуклой или потайной головкой, с широкой головкой. Монтаж осуществляется с помощью специального инструмента.
Тело – алюминий или оцинкованная сталь, стержень заклепки из оцинкованной стали.
Заклепки могут быть покрыты защитно-декоративным лаком разных цветов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

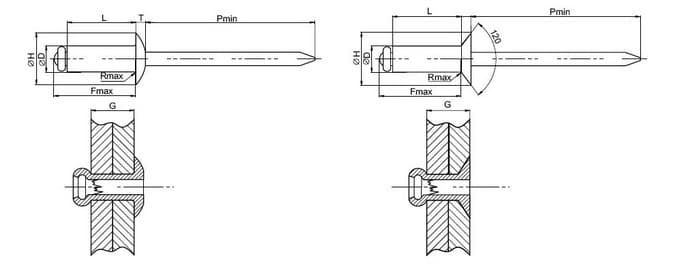

	L		D	Н	Т	R	Р	F	G
Обозначение	длина заклепки, мм	диаметр отверстия под заклёпку, мм	диаметр заклепки, мм	диаметр фланца, мм	толщина фланца, мм	радиус мм	мм	мм	толщина закрепл. материала.	мин. вырыв. сила, кН	мин. срез. сила, кН	вес 1000 шт/кг
3,2x6	5,80-6,60	3,30	3,20	5,90-6,25	1,20	0,40	27,00	9,00	1,90-2,90	1,00	0,67	0,98
3,2x8	7,80-8,60	3,30	3,20	5,90-6,25	1,20	0,40	27,00	11,00	2,90-4,90	1,00	0,67	1,00
3,2x10	9,80-10,60	3,30	3,20	5,90-6,25	1,20	0,40	27,00	13,00	4,90-6,90	1,00	0,67	1,05
3,2x12	11,80-12,60	3,30	3,20	5,90-6,25	1,20	0,40	27,00	15,00	6,90-8,90	1,00	0,67	1,10
3,2 х 14	13,80-14,60	3,30	3,20	5,90-6,25	1,20	0,40	27,00	17,00	8,90-10,90	1,00	0,67	1,13
3,2x16	15,80-16,60	3,30	3,20	5,90-6,25	1,20	0,40	27,00	19,00	10,90-12,90	1,00	0,67	1,15
3,2x18	17,80-18,20	3,30	3,20	5,90-6,25	1,20	0,40	27,00	21,00	12,90-14,90	1,00	0,67	1,25
4x6	5,80-6,60	4,10	4,00	7,60-7,85	1,40	0,50	27,00	9,50	1,00-2,10	1,50	1,00	1,55
4x8	7,80-8,60	4,10	4,00	7,60-7,85	1,40	0,50	27,00	11,50	2,10-4,10	1,50	1,00	1,60
4x10	9,80 10,60	4,10	4,00	7,60 7,85	1,40	0,50	27,00	13,50	4,10-6,10	1,50	1,00	1,70
4x12	11,80-12,60	4,10	4,00	7,60-7,85	1,40	0,50	27,00	15,50	6,10-8,10	1,50	1,00	1,80
4x14	13,80-14,60	4,10	4,00	7,60-7,85	1,40	0,50	27,00	17,50	8,10-10,10	1,50	1,00	1,90
4x16	15,80-16,60	4,10	4,00	7,60-7,85	1,40	0,50	27,00	19,50	10,10-12,10	1,50	1,00	2,00
4x18	17,80-18,20	4,10	4,00	7,60-7,85	1,40	0,50	27,00	21,50	12,10-14,10	1,50	1,00	2,10
4x21	20,80-21,20	4,10	4,00	7,60-7,85	1,40	0,50	27,00	24,50	14,10-17,10	1,50	1,00	2,25
4,8x6	5,80-6,60	4,90	4,80	9,20-9,45	1,70	0,60	27,00	10,00	0,50-1,30	2,20	1,40	2,45
4,8x8	7,80-8,60	4,90	4,80	9,20-9,45	1,70	0,60	27,00	12,00	1,30-3,30	2,20	1,40	2,50
4,8x10	9,80-10,60	4,90	4,80	9,20-9,45	1,70	0,60	27,00	14,00	3,30-5,30	2,20	1,40	2,55
4,8x12	11,80-12,60	4,90	4,80	9,20-9,45	1,70	0,60	27,00	16,00	5,30-7,30	2,20	1,40	2,70
4,8 х 14	13,80-14,60	4,90	4,80	9,20-9,45	1,70	0,60	27,00	18,00	7,30-9,30	2,20	1,40	2,80
4,8x16	15,80-16,20	4,90	4,80	9,20-9,45	1,70	0,60	27,00	19,00	10,30-11,30	2,20	1,40	3,00
4,8x18	17,80-18,20	4,90	4,80	9,20-9,45	1,70	0,60	27,00	22,00	11,30-13,30	2,20	1,40	3,10
4,8x21	20,80-21,20	4,90	4,80	9,20-9,45	1,70	0,60	27,00	25,00	13,30-16,30	2,20	1,40	3,25
4,8x25	24,80-25,20	4,90	4,80	9,20-9,45	1,70	0,60	27,00	29,00	16,30-20,30	2,20	1,40	3,40
6,4x12	11,80-12,60	6,50	6,40	12,40-12,65	2,00	0,70	27,00	16,50	3,20-5,70	3,70	2,20	5,90
6,4x16	15,80-16,20	6,50	6,40	12,40-12,65	2,00	0,70	27,00	19,50	5,70-9,70	3,70	2,20	6,10
6,4x19	18,80-19,20	6,50	6,40	12,40-12,65	2,00	0,70	27,00	23,00	9,70-12,70	3,70	2,20	6,20
6,4x22	21,80-22,20	6,50	6,40	12,40-12,65	2,00	0,70	27,00	26,50	12,70-15,70	3,70	2,20	7,00
6,4x25	24,80-25,20	6,50	6,40	12,40-12,65	2,00	0,70	27,00	30,00	15,70-18,70	3,70	2,20	7,80

Материал: стержень - сталь С1018 оцинкованная
заклепка - алюминий Mg1 или Мg5
