Дюбель рамный SXS
УНИВЕРСАЛЬНЫЙ НЕЙЛОНОВЫЙ РАМНЫЙ ДЮБЕЛЬ SXS
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|

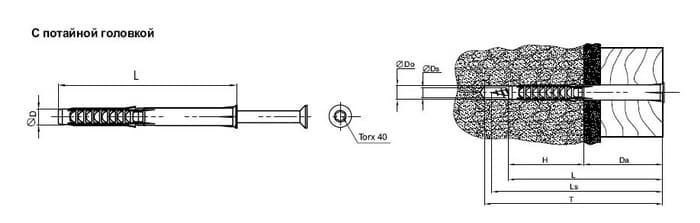

D | L | Do | т | н | Da | Ds x Ls |
|
|
|
| Обозначение | диаметр дюбеля, мм | длина дюбеля, мм | диаметр сверла, мм | мин. Глубина сверления, при сквозном монтаже, мм | мин. Глубина анкеровки | макс, толщина прикрепляемого материала, мм | размер применяемого шурупа, мм | Шлиц | мин. вырывающая сила, кН бетон В25 | вес 1000 штук, кг |
| SXS10x80T | 10,00 | 80,00 | 10,00 | 90,00 | 50,00 | 30,00 | 7x87 | Тогх40 | 8,50 | 40,28 |
| SXS ЮхЮОТ | 10,00 | 100,00 | 10,00 | 110,00 | 50,00 | 50,00 | 7x107 | Тогх40 | 8,50 | 47,31 |
| SXS10x120T | 10,00 | 120,00 | 10,00 | 130,00 | 50,00 | 70,00 | 7x127 | Тогх40 | 8,50 | 54,53 |
| SXS10x140T | 10,00 | 140,00 | 10,00 | 150,00 | 50,00 | 90,00 | 7x147 | Тогх40 | 8,50 | 61,94 |
| SXS10x160T | 10,00 | 160,00 | 10,00 | 170,00 | 50,00 | 110,00 | 7x167 | Тогх40 | 8,50 | 69,35 |
| SXS10x180T | 10,00 | 180,00 | 10,00 | 190,00 | 50,00 | 130,00 | 7x187 | Тогх40 | 8,50 | 74,86 |
| SXS10x200T | 10,00 | 200,00 | 10,00 | 210,00 | 50,00 | 150,00 | 7x207 | Тогх40 | 8,50 | 80,37 |
| SXS10x230T | 10,00 | 230,00 | 10,00 | 240,00 | 50,00 | 180,00 | 7x237 | Тогх40 | 8,50 |
|
| SXS10x260T | 10,00 | 260,00 | 10,00 | 270,00 | 50,00 | 210,00 | 7x267 | Тогх40 | 8,50 |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИК
|
|

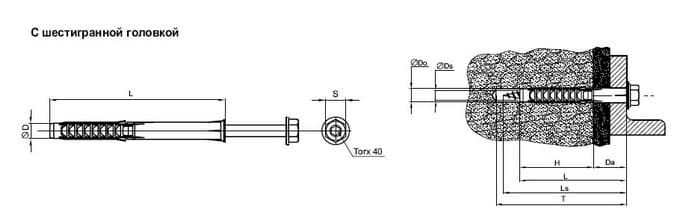

D | L | Do | т | н | Da | DsxLs | S |
|
|
|
| Обозначение | диаметр дюбеля, мм | длина дюбеля, мм | диаметр сверла, мм | мин. тубина сверления, при сквозном монтаже, мм | мин. тубина анкеровки | макс, толщина прикрепляемого материала, мм | размер применяемого шурупа, мм | Размер под ключ, мм | Шлиц | мин. вырывающая сила, кН бетонВ25 | вес 1000 штук, кг |
| SXS10х60FUS | 10,00 | 60,00 | 10,00 | 70,00 | 50,00 | 10,00 | 7x69 | 13,0 | Тогх40 | 8,50 |
|
| SXS10х80FUS | 10,00 | 80,00 | 10,00 | 90,00 | 50,00 | 30,00 | 7x89 | 13,0 | Тогх40 | 8,50 | 42,40 |
| SXS10x100FUS | 10,00 | 100,00 | 10,00 | 110,00 | 50,00 | 50,00 | 7x109 | 13,0 | Тогх40 | 8,50 | 49,80 |
| SXS10x120FUS | 10,00 | 120,00 | 10,00 | 130,00 | 50,00 | 70,00 | 7x139 | 13,0 | Тогх40 | 8,50 | 57,40 |
| SXS10x140FUS | 10,00 | 140,00 | 10,00 | 150,00 | 50,00 | 90,00 | 7x149 | 13,0 | Тогх40 | 8,50 | 65,20 |
| SXS10x160FUS | 10,00 | 160,00 | 10,00 | 170,00 | 50,00 | 110,00 | 7x169 | 13,0 | Тогх40 | 8,50 | 73,00 |
| SXS10x180FUS | 10,00 | 180,00 | 10,00 | 190,00 | 50,00 | 130,00 | 7x189 | 13,0 | Тогх40 | 8,50 | 78,80 |
| SXS10x200SS | 10,00 | 200,00 | 10,00 | 210,00 | 50,00 | 150,00 | 7x207 | 13,0 | - | 8,50 | 84,60 |
| SXS10x230SS | 10,00 | 230,00 | 10,00 | 240,00 | 50,00 | 180,00 | 7x237 | 13,0 |
|
8,50 |
|
| SXS10x260SS | 10,00 | 260,00 | 10,00 | 270,00 | 50,00 | 210,00 | 7x267 | 13,0 | - | 8,50 |
|
