Болт, неполная резьба

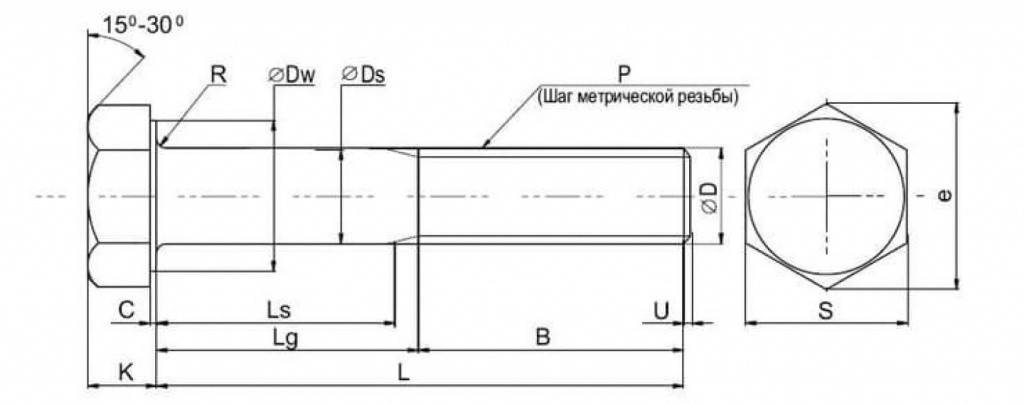

БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ (НЕПОЛНАЯ РЕЗЬБА)
( DIN 931, ГОСТ 7798-70)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

номинальный

диаметр,мм.	мм. М5	М6	М8	М10	М12	М14	М16	М20	М24	M27	М30
P, мм	0,80	1,00	1,25	1,50	1,75	2,00	2,00	2,50	3,00	3,00	3,50
B (1), мм	16,00	18,00	22,00	26,00	30,00	34,00	38,00	46,00	54,00	60,00	66,00
B (2), мм	22,00	24,00	28,00	32,00	36,00	40,00	44,00	52,00	60,00	66,00	72,00
B (3), мм	-	-	-	45,00	49,00	53,00	57,00	65,00	73,00	79,00	85,00
С, мм	0,15-0,50	0,15-0,50	0,15-0,60	0,15-0,60	0,15-0,60	0,15-0,60	0,20-0,80	0,20-0,80	0,20-0,80	0,20 -0,80	0,20 - 0,80
Ds, мм	4,82-5,00	5,82-6,00	7,78-8,00	9,78-10,00	11,73-12,00	13,73-14,00	15,73-16,00	19,67-20,00	23,67-24,00	26,48-27,00	29,48-30,00
Dw, мм	6,90	8,90	11,60	15,60	17,40	20,50	22,50	28,20	33,60	38,00	42,70
e, мм	8,79	11,05	14,38	18,90	21,10	24,49	26,75	33,53	39,98	45,20	50,85
k, мм	3,50	4,00	5,30	6,40	7,50	8,80	10,00	12,50	15,00	17,00	18,70
R, мм	0,20	0,25	0,40	0,40	0,60	0,60	0,60	0,80	0,80	1,00	1,00
S, мм	7,78-8,00	9,78-10,00/12,73-13,00		16,73-17,00	18,67-19,00	21,67-22,00	23,67-24,00	29,67-30,00	35,38-36,00	40,00-41,00	45,00-46,00

Приблизительный вес 1000 штук, кг

Номинальный диаметр, мм

L длина, мм	М5	Мб	М8	М10	М12	М14	М16	М20	М24	М27	М30	МЗб	М42
30	5,6	8,1	-	-	-	-	-	-	-	-	-	-	-
35	6,4	9,1	18,0	-	-	-	-	-	-	-	-	-	-
40	7,2	10,0	20,3	35,0	-	-	-	-	-	-	-	-	-
45	8,0	11,3	22,2	38,0	3,6	-	-	-	-	-	-	-	-
50	8,8	12,0	24,2	41,1	58,1	82,0	-	-	-	-	-	834	-
55	-	13,4	25,8	43,8	62,6	88,1	115,0	-	-	-	-	872	-
60	-	14,0	28,1	46,9	67,0	94,2	122,9	-	-	-	-	909	1356
65	-	15,5	30,0	50,0	70,3	98,8	130,9	219,0	-	-	-	947	1407
70	-	17,0	32,0	53,1	74,7	105,0	140,0	231,0	-	-	-	985	1458
75	-	18,0	33,7	56,2	79,1	111,0	150,2	243,0	-	-	-	1023	1509
80	-	19,0	36,0	59,3	83,6	117,1	155,0	255,0	390,6	-	-	1061	1561
85	-	-	37,8	62,4	88,1	123,0	163,0	267,0	410,0	-	-	1098	1612
90	-	-	39,6	65,5	92,4	126,9	170,1	279,0	428,0	557	712	1141	1663
95	-	-	41,6	68,6	96,8	133,0	179,0	291,0	446,0	580	739	1181	1715
100	-	-	43,5	71,7	101,0	138,9	186,0	303,0	463,0	603	767	1221	1766
110	-	-	48,0	77,8	109,9	151,0	202,0	327,0	500,0	650	823	1301	1820
120	-	-	51,0	84,0	117,9	163,9	218,0	351,0	537,6	695	880	1381	1989
130	-	-	55,5	90,3	127,0	174,0	230,0	374,0	560,0	720	920	1461	2098
140	-	-	59,5	96,5	135,9	185,0	246,0	398,0	595,0	765	975	1541	2207
150	-	-	63,5	102,7	144,9	-	262,0	420,2	632,9	810	1030	1621	2315
160	-	-	-	108,9	153,9	-	278,0	446,0	665,0	855	085	1701	2424
170	-	-	-	117,5	166,2	-	294,0	470,0	700,0	900	1140	1780	2533
180	-	-	-	126,0	178,0	-	310,0	494,0	735,0	945	200	1860	2642
190	-	-	-	132,0	184,0	-	330,0	519,0	770,0	990	250	1970	2751
200	-	-	-	138,0	190,1	-	50,0	544,0	805,0	1030,	1310	2020	2860
220	-	-	-	-	-	-	-	-	870,0	1130	1420	2180	3077
240	-	-	-	-	-	-	-	-	935,0	1220	1530	2340	3295
260	-	-	-	-	-	-	-	-	-	1310	1640	2500	3513
280	-	-	-	-	-	-	-	-	-	-	1750	2660	3730
300	-	-	-	-	-	-	-	-	-	-	1860	2820	3948
